Kulak Kalıbı Çeşitleri: Tipler, Yerleşim Şekilleri, Malzemeler ve Renkler
İnceleyen: Seher Karyağdı · Yayın: · Son güncelleme:
**Kulak kalıbı**, işitme cihazının sesi kulak kanalına ileten ve cihazın kulakta sabit durmasını sağlayan kişiye özel parçadır. Kalıp seçimi üç kararın birleşimidir: **kalıp tipi** (hoparlörün kalıba nasıl yerleştiği), **yerleşim tipi** (kalıbın kulakta nasıl durduğu) ve **malzeme** (akrilik, silikon veya OtoTherm). Doğru kombinasyon; işitme kaybı derecesine, kulak yapısına, el becerisine ve estetik beklentiye göre işitme cihazı uzmanıyla birlikte belirlenir.

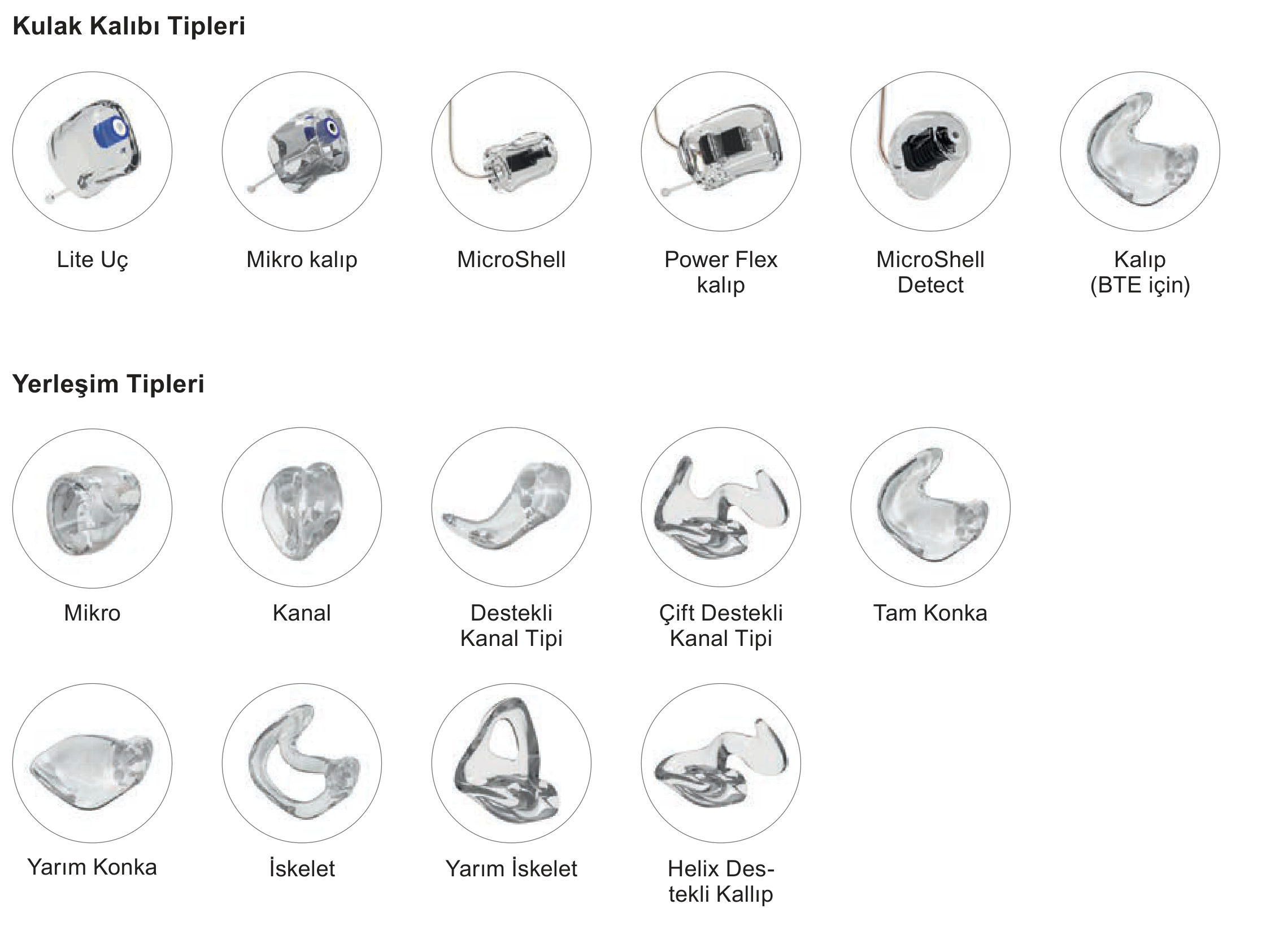

Kulak Kalıbına Genel Bakış

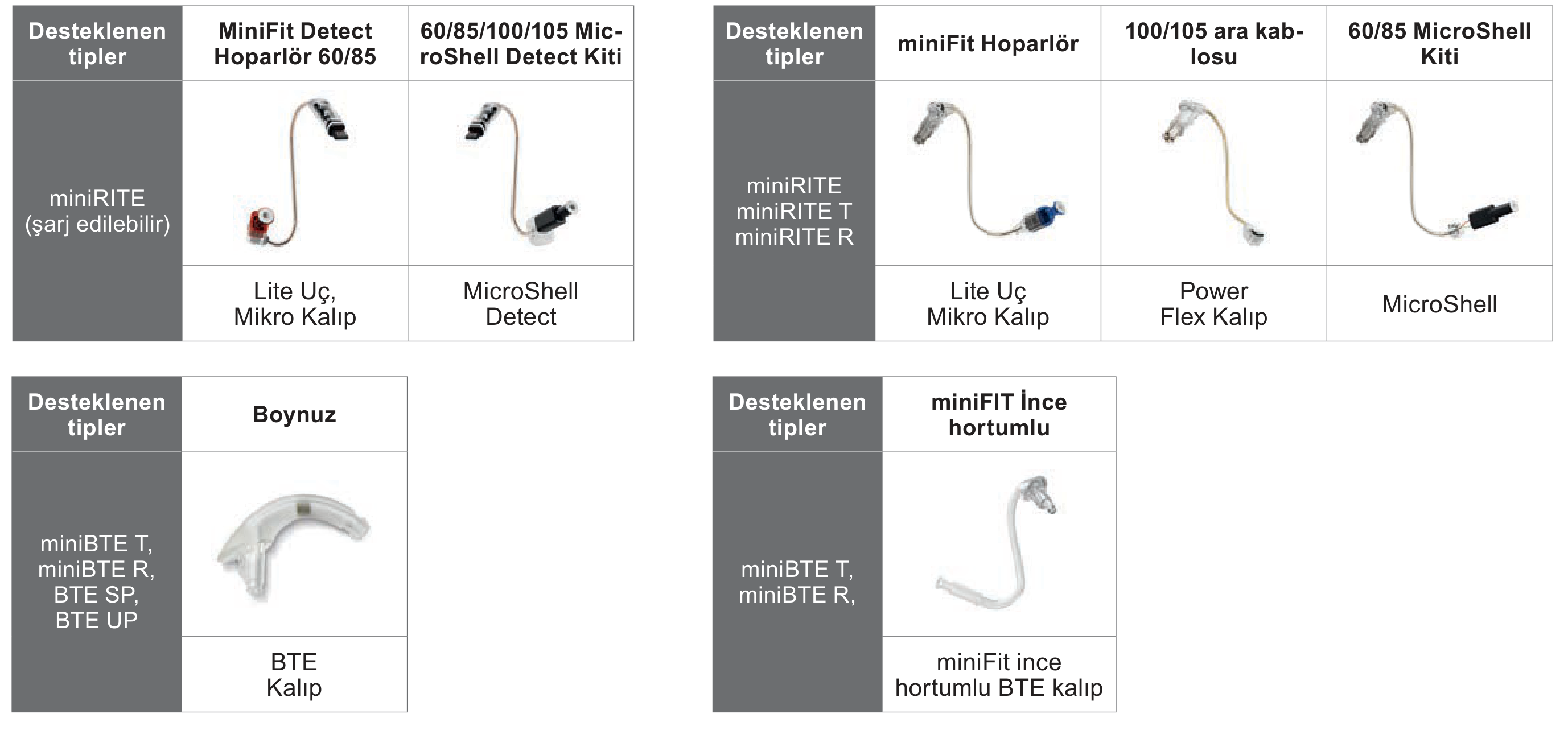

Desteklenen Tipler

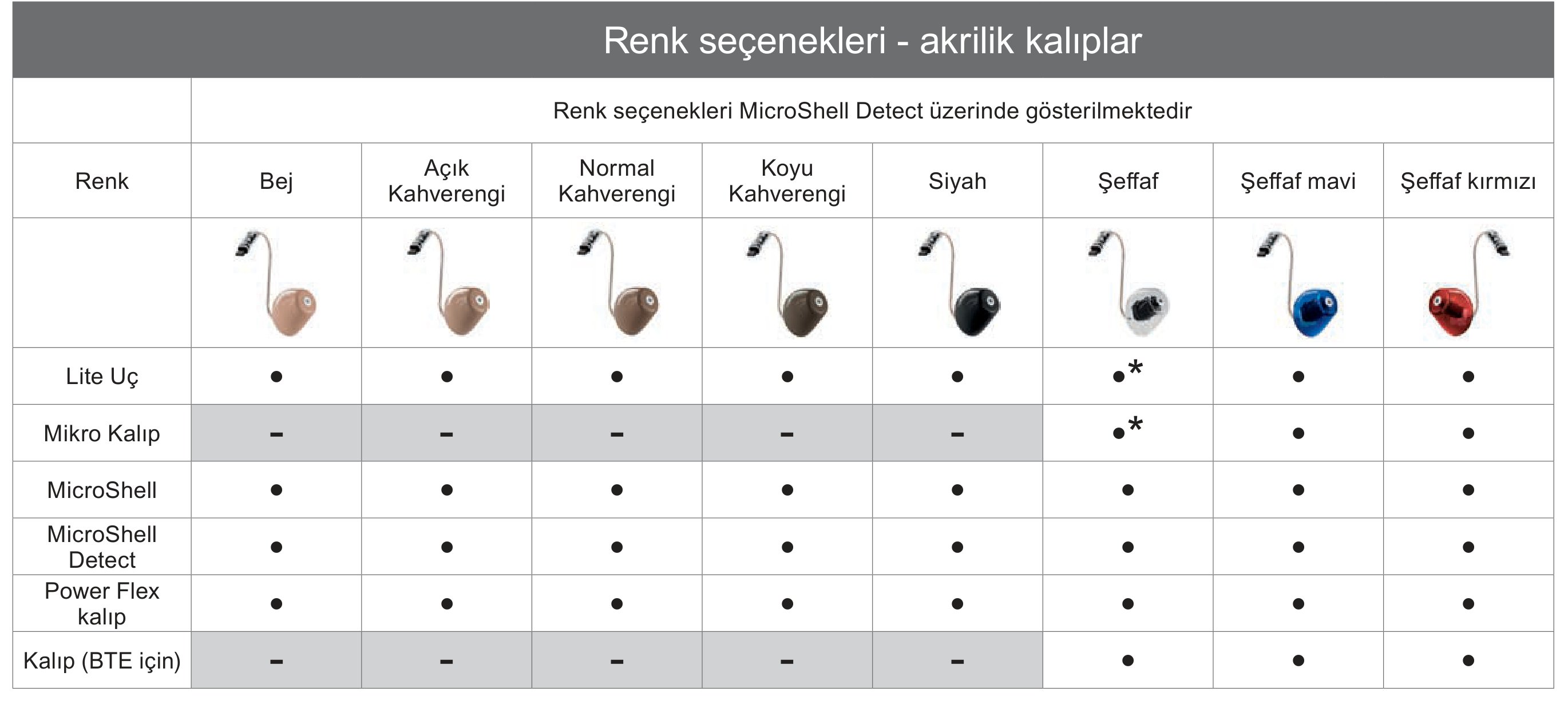

Renk seçenekleri - akrilik kalıplar
* OtoTherm malzemesinden üretilebilir.

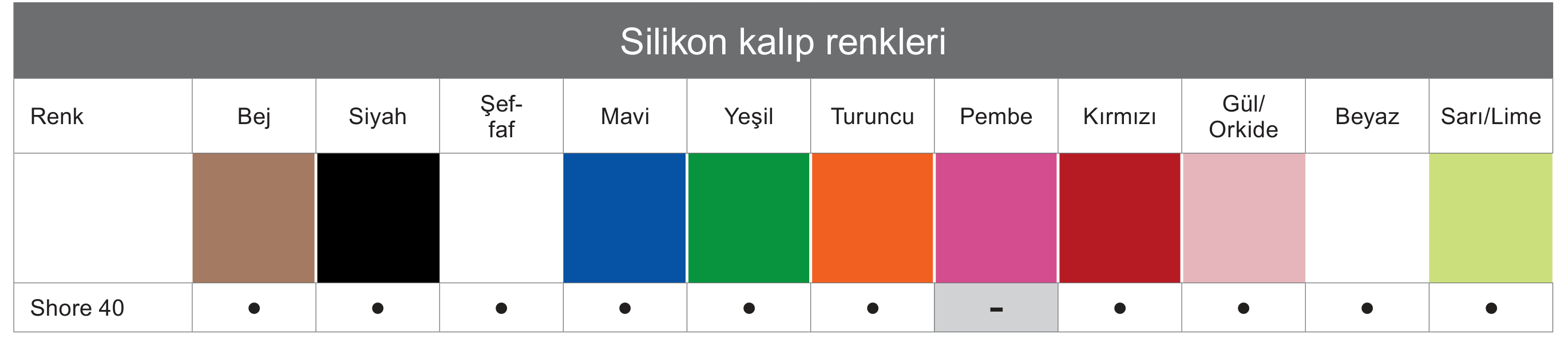

Silikon kalıp renkleri
Malzemeler ve tip seçenekleri
Cilde temas eden tüm ürün malzemelerinden ISO-10993'e uygun olarak üretilen kalıpların cilde teması biyolojik olarak güvenli olduğu değerlendirilmiştir.
Sert akrilik
- Sert Akrilik, takması ve çıkarması kolay olan sert bir plastik kulak kalıbıdır.
- Sert kulak kalıpları, hafif polimerize akrilik malzemeden yapılmıştır ve hafif polimerize akrilat lak kaplıdır.
- Lak varsayılan olarak uygulanır — istek üzerine lak/mat cila mevcut değildir.
Yumuşak silikon
- Yumuşak silikon rahat ve esnektir, bu nedenle birçok kişi için mükemmel bir seçimdir.
- Yumuşak kulak kalıpları silikon elastomerden yapılmıştır ve silikon lak kaplıdır.
- Lak varsayılan olarak uygulanır- istek üzerine lak/mat cila mevcut değildir.
OtoTherm
- OtoTherm yumuşak esnek kalıplar için vücut sıcaklığına tepki veren bir plastiktir.
- Bu kulak kalıbının özellikleri iyi bir konfor ve optimum sızdırmazlık ve tutuş sağlar.
- OtoTherm malzemesi oda sıcaklığında shore 90 olup, vücut sıcaklığında shore 70'e düşer.
* OtoTherm malzemesinden üretilebilir.
Kalıp tipleri
| Kalıp tipi | Özellikler | Aday | Uygulama alanı |
|---|---|---|---|
| Lite Uç | İçi boş. Esnek süspansiyon, ekstra tutuş sağlar. | Daha fazla havalandırmanın gerektiği daha küçük kulak kanalları için uygundur. | Açık uygulama ve hafif ila orta dereceli işitme kayıpları için uygundur. MiniFit ve miniFit Detect hoparlör 60/85 olarak mevcuttur. |
| Mikro kalıp | İçi dolu, sağlam bir kalıp. | Boyut kısıtlamaları ve hoparlör yerleşimi nedeniyle içi boş bir kalıp oluşturmanın mümkün olmadığı daha küçük kulaklar için uygundur. | Hafif ila ileri derecede işitme kayıpları için uygundur. MiniFit ve miniFit Detect hoparlör 60/85 olarak mevcuttur. |
| MicroShell | MiniFit hoparlörü içine gömülü olan, içinden çıkarılamayan kalıp. | Derin kanal içi uygulamalar için idealdir ve kozmetik açıdan hoş bir görünüme sahiptir. | Açık uyum ve hafif ila orta dereceli işitme kayıpları için uygundur. MiniFit hoparlör 60* ve 85 olarak mevcuttur. |
| Power Flex kalıp | Hoparlör kalıp içerisinde sabittir, ancak hoparlör kablosu kendine özgü altei ile işitme uzmanı tarafından değiştirilebilir. | İleri ve çok ileri derecede işitme kayıpları için uygundur. | MiniFit hoparlör 100/105 olarak mevcuttur. |
| MicroShell Detect | MiniFit Detect hoparlörü içine gömülü olan, içinden çıkarılamayan kalıp. | Kulağın derinine yerleştirilebilir ve kozmetik açıdan hoş bir görüntü yaratır. Çok çeşitli işitme ihtiyaçlarını ve kulak şekillerini destekleyebilir. | Hafif ve orta derecede işitme kayıpları için 60/85 miniFit Detect hoprlörleri ve ileri ve çok ileri derecede işitme kayıpları için 100/105 miniFit Detect hoparlörleri kullanılır. |
| Kalıp (BTE için) | Kulak kepçesi kısmında içi boş olan sağlam bir kalıptır. Boynuz veya miniFit ince tüpe sahip BTE cihazlarına uyumlu olarak üretilir. | BTE tipi işitme cihazlarında kullanılır. Çeşitli kulaklara uyacak şekilde uyarlanabilir. | Hafif ila çok ileri derecede işitme kayıpları için uygundur. |
* 60 miniFit MicroShell kalıp sadece ABD de sunulur.
Yerleşim tipleri
| Yerleşim tipi | Özellikler | Aday |
|---|---|---|
| Mikro | Kulak kanalına derinlemesine oturur. | Küçük ve kısa kulak kanalları dahil tüm kulaklar için uygundur. Kısaltılmış uzunluk, havalandırma etkinliğini artırır. Kulak kepçesi deforme olmuş veya gizli bir kalıp isteyen kullanıcılar için uygundur. |
| Kanal | Kanal ağzına sığar ancak Mikro stili kadar derin değildir. Potansiyel basınç noktalarını ortadan kaldıran heliks ve konka bölgesi çıkarılmıştır. | Kulak kanalı küçük, dar veya kısa olan kullanıcılara önerilmez. Kulak kanalındaki ilk kıvrımın daha derin bir kalıba uymayacak kadar keskin olması durumunda kullanılabilir. |
| Destekli Kanal Tipi | Kanal girişine yerleşir. Konka tabanına kadar uzanan desteği sayesinde kulak içinde daha iyi tutunur. | El becerisi sorunları yaşayan, kıvrımlı veya düz kulak kanalına sahip kullanıcılar için uygundur. |
| Tam Konka | Konkanın tamamını doldurur. Geliştirilmiş akustik sızdırmazlık feedbacki en aza indirir. Konka, kozmetik açıdan daha hoş bir görünüm sağlamak amacıyla hafifçe oyulmuştur. | Özellikle yüksek kazançlı cihazlar için etkili bir kalıp elde etmede akustik sızdırmazlığın önemli olduğu durumlarda idealdir. |
| Yarım Konka | Üst konkanın anti-heliks kısımları çıkarılarak konkanın yarısı doldurulur. Full shell kalıba göre daha az görünürlük. Geliştirilmiş akustik sızdırmazlık geri bildirimi en aza indirir. Konka, kozmetik açıdan daha hoş bir görünüm sağlamak amacıyla hafifçe oyulmuştur. | El becerisi problemi yaşayan veya kalıbı yönlendirmede zorluk çeken kullanıcılar için uygundur. |
| İskelet | Nispeten açık konkalı bir iskelet tasarımına sahiptir. | El becerisi sorunları yaşayanlar, kıvrımlı kulaklar, dar veya düz kulak kanallarına sahip olup dış kulakta tutuculuk için ek desteğe ihtiyaç duyanlar için uygundur. |
| Yarım İskelet | Bu, konka bölgesinden kesilerek bir iskelet tasarımı oluşturulan Yarım Konka kalıbıdır. Konka kabının yarısını doldurur. | Sığ konka veya dar heliks yapısı olan ve kolay yerleştirmenin gerektiği kullanıcılar için uygundur. |
| Heliks Destekli kalıp | Kanal girişine yerleşir. Heliks'e kadar uzanan desteği sayesinde kulak içinde daha iyi tutunur. | Konka bölgesi deforme olmuş kulaklar için veya kozmetik amaçlı kullanıma uygundur. |
Uyumluluk
miniFit veya miniFit Detect hoparlörlere sahip miniRITE, miniRITE T ve miniRITE R modeli cihazlar
Lite Uç
Yerleşim tipi
| Kalıp malzemesi | Mikro | Kanal | Destekli Kanal Tipi | Tam Konka | Yarım Konka | Yarım İskelet | İskelet | Heliks Destekli Kalıp |
|---|---|---|---|---|---|---|---|---|
| Sert akrilik | ● | ● | ● | – | – | ● | ● | – |
| OtoTherm, shore 70* | ● | ● | ● | – | – | ● | ● | – |
| Hoparlör tipi | MiniFit, MiniFit Detect |
| Uygulama seviyesi | 60, 85 |
| Havalandırma (Vent) | Kapalı vent, 0,8 (S), 1,4 (M), 2,4 (L), 3,0 (XL) mm. |
| Filtre | ProWax |
*OtoTherm kalıplar içinde adaptör bulunmaz. Doğrudan hoparlör üzerindeki ProWax miniFit filtresi değiştirilir.
Mikro kalıp
Yerleşim tipi
| Kalıp malzemesi | Mikro | Kanal | Destekli Kanal tipi | Çift Destekli Kanal Tipi | Tam Konka | Yarım Konka | Yarım İskelet | İskelet | Heliks Destekli kalıp |
|---|---|---|---|---|---|---|---|---|---|
| Sert akrilik | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| Yumuşak silikon, shore 40* | ● | ● | ● | – | ● | ● | ● | ● | – |
| OtoTherm, shore 70* | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| Kulaklık uzunluğu | Kulaklık uzunluğu: Kısa veya uzun kulaklık seçenekleri vardır. Kısa kulaklıklar 7-9 mm, Uzun kulaklıklar 12-14 mm arasındadır. |
| Hoparlör tipi | MiniFit, MiniFit Detect |
| Uygulama seviyesi | 60, 85 |
| Havalandırma | Kapalı vent, 0,8 (S), 1,4 (M), 2,4 (L), > 2,4 (XL) mm. |
| Filtre | ProWax |
*OtoTherm ve yumuşak silikon kalıplar içinde adaptör bulunmaz. Doğrudan hoparlör üzerindeki ProWax miniFit filtresi değiştirilir.
Power Flex kalıp
Yerleşim tipi
| Kalıp malzemesi | Kanal | Destekli Kanal Tipi | Çift Destekli Kanal Tipi | Tam Konka | İskelet | Yarım İskelet | Heliks Destekli Kalıp |
|---|---|---|---|---|---|---|---|
| Sert akrilik | ● | ● | ● | ● | ● | ● | ● |
| Hoparlör tipi | Hoparlör kalıp içinde sabittir, ancak hoparlör kablosu kendine özgü aleti ile değiştirilebilir. |
| Uygulama seviyesi | 100, 105 |
| Havalandırma (Vent) | Yuvarlak Vent: Kapalı, 0.8 (S), 1.4 (M), 2.4 (L), 3.0 (XL) mm. / Coll. vent: Kapalı, 1.0, 1.4, 2.4-3.0 mm. |
| Filtre | Prowax |
MicroShell
Yerleşim tipi
| Kalıp malzemesi | Mikro | Kanal | Destekli Kanal Tipi | Çift Destekli Kanal Tipi | İskelet | Yarım İskelet | Heliks Destekli Kalıp |
|---|---|---|---|---|---|---|---|
| Sert akrilik | ● | ● | ● | ● | ● | ● | ● |
| Hoparlör tipi | miniFit hoparlör kalıbın içinde gömülüdür ve içinden çıkartılamaz. |
| Kulaklık uzunluğu | Kulaklık uzunluğu: Kısa veya uzun kulaklık seçenekleri vardır. Kısa kulaklıklar 7-9 mm, Uzun kulaklıklar 12-14 mm arasındadır. |
| Uyum seviyesi | 60, 85 |
| Havalandırma (Vent) | Kapalı, dar 0.8, orta 1.4, orta+ 1.8, geniş 2.4, XL 3.0, açık |
| Filtre | ProWax MiniFit |
MicroShell Detect
Tutuş tipi
| Kulaklık malzemesi | Kanal | Destekli Kanal Tipi | Çift Destekli Kanal Tipi | Tam Konka | İskelet | Yarım İskelet | Heliks Destekli Kalıp |
|---|---|---|---|---|---|---|---|
| Sert akrilik | ● | ● | ● | ● | ● | ● | ● |
| Hoparlör tipi | miniFit hoparlör kalıbın içinde gömülüdür ve içinden çıkartılamaz. |
| Kulaklık uzunluğu | Kulaklık uzunluğu: Kısa veya uzun kulaklık seçenekleri vardır. Kısa kulaklıklar 7-9 mm, Uzun kulaklıklar 12-14 mm arasındadır. |
| Hoparör tipi | MiniFit Detect |
| Uygulama seviyesi | 60, 85, 100, 105 |
| Havalandırma (Vent) | MicroShell yuvarlak vent (60/85/100 hoparlör): Kapalı, 0,8 (S), 1,4 (M), 2,4 (L), 3,0 (XL) mm. ve Açık vent. |
| 100 hoparlör için Coll. Vent seçenekleri: Kapalı, 1,0, 1,4, 2,4, 3,0 mm. ve açık vent. | |
| 105 hoparlör için vent seçenekleri: MicroShell yuvarlak vent: Kapalı, 0,8 (S), 1,4 (M), 2,4 (L) mm. | |
| Coll. vent: Kapalı, 1,0, 1,4, 2,4 mm. | |
| Filtre | 60 ve 85 Hoparlör için ProWax MiniFit. 100 ve 105 Hoparlör için ProWax. |
Uyumluluk
miniBTE T, miniBTE R, BTE, BTE SP ve BTE UP modeli cihazlar
Hortumlu veya miniFit ince tüplü BTE
Yerleşim tipi
| Kalıp malzemesi | Kanal | Destekli Kanal Tipi | Destekli Kanal Tipi | Tam Konka | Yarım Konka | İskelet | Yarım İskelet | Heliks Destekli Kalıp |
|---|---|---|---|---|---|---|---|---|
| Sert akrilik | ● | ● | ● | ● | ● | ● | ● | ● |
| Yumuşak silikon, shore 40 | ● | ● | – | ● | ● | ● | ● | – |
| OtoTherm, shore 70 | ● | ● | ● | ● | ● | ● | ● | ● |
| Kulaklık Arayüzü | dar kanallı, 1.5 mm hortumlu, 2.0 mm hortumlu ve miniFit ince tüpler |
| Havalandırma (Vent) | Açık, 0,8, 1,4, 1,8, 2,4, 3,0, 4,0 mm., kapalı |
| Filtre | ProWax (sadece miniFit ince tüp arayüzüne sahip sert kalıplar içindir.) |
İnce Tüplü Mikro Kalıp
Yerleşim tipi
| Kalıp malzemesi | Mikro | Kanal | Destekli Kanal Tipi | Çift Destekli Kanal Tipi | Tam Konka | Yarım Konka | İskelet | Yarım İskelet | Heliks Destekli Kalıp |
|---|---|---|---|---|---|---|---|---|---|
| Sert akrilik | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| Yumuşak silikon, shore 40* | ● | ● | ● | – | ● | ● | ● | ● | – |
| OtoTherm, shore 70* | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| Kulaklık uzunluğu | Kulaklık uzunluğu: Kısa veya uzun kulaklık seçenekleri vardır. Kısa kulaklıklar 7-9 mm, Uzun kulaklıklar 12-14 mm arasındadır. |
| Kulaklık Arayüzü | miniFit İnce tüplü 0,9 mm veya 1,3 mm |
| Havalandırma (Vent) | Kapalı, 0,8 (S), 1,4 (M), 2,4 (L), > 2,4 (XL) mm. |
| Filtre | ProWax |
* OtoTherm ve yumuşak silikon kalıplarda adaptör bulunmaz ve filtre takılmaz.
S-985706TR / 2025.05.22 / v1
